噴射型AP等離子清洗機主要應用于電子行業的手機殼印刷、涂覆、點膠等前處理，手機屏幕的表面處理；國防工業的航空航天電連接器表面清洗；通用行業的絲網印刷、轉移印刷前處理等。
1.交貨檢查
每臺CRF-APO-DP1010-D設備在出廠前，均經嚴格之品管，并做強化之防撞包裝處理?？蛻?hù)在設備到貨時，請即刻進行下列檢查步驟。
a.拆封前檢查設備外包裝是否完好無損。
b.拆封后檢查設備是否完好無損。
c.核實設備型號，附件，文件資料是否與裝箱清單相符。
如有任何損壞或不符，請及時與代理商、經銷商或直接與深圳市誠峰智造有限公司聯系。
2.設備安裝
本設備在安裝之前置于包裝箱內，若該機暫不使用，存放時請務必注意下列事項：
a.必須置于無塵垢、干燥之位置。
b.存放位置的相對濕度必須在0％到85％范圍內，且無結露。
c.避免存放于含有腐蝕性氣體、液體之環境中。
d.最好是包裝并存放于車輛及其他運動物體不易碰撞的地方。
2.1.安裝方向與空間
為了使設備操作維護方便，請將設備正置于面對操作者位置，并將設備調節至水平；其左右前后與相鄰的物品和擋板（墻體）必須保持足夠的空間，
設備尺寸：400（長）*200（寬）*326（高）（主機）
2.2.安裝環境
a.無水滴、蒸氣、粉塵及油污場所。
b.通風良好場所。
3.設備配線
設備配線部分，主要為設備供給電源。本設備采用單相220VAC電源。用戶可配置10A容量的三角插座。配置如下圖所示電源線，標配線長1.8米。
a.配線時，配線線徑規格之選定，請依照電工法規之規定實施配線，以策安全。（此設備要求單股線徑≥1.5mm2）。
b.設備接地請按第三種方式接地（接地電阻100歐姆以下）。
4. 設備構成及操作說明
4.1設備構成及特點

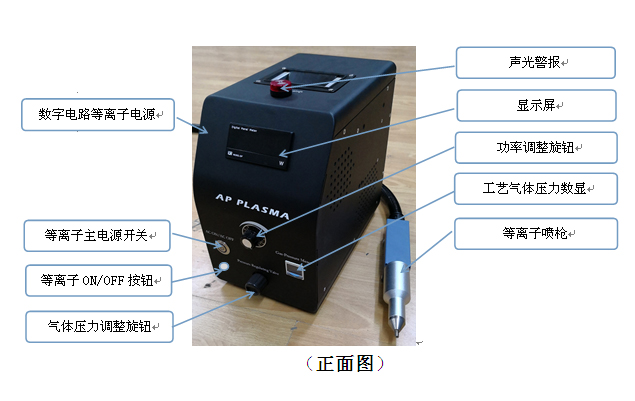

本等離子體表面處理系統主要包括兩個部分：數字電路等離子電源及等離子噴槍。
4.1.1設備安裝
1）噴頭的安裝
a、將等離子噴槍安裝在適當的固定支架或機械手上，并用適當的固定措施使噴頭上的高壓電纜、地線和氣管不受強力拉扯、磨擦和尖銳物體的刺劃。
b、調整噴嘴和被處理工作之間的距離使其為8～12mm之間。（處理距離要根據材質、速度及后續工藝來實驗調整，相對距離越近處理強度越大，但過近距離會(huì )燒蝕材料）
2）主機的安放
a、設備工作時，主機的風扇和排風窗口不能有物體遮擋。
b、主機四面不要緊貼大面積的鐵質面安置，設備四周請離這類材質10cm以上的距離。否則會(huì )因渦流損耗而增加電耗和增加設備的溫升。

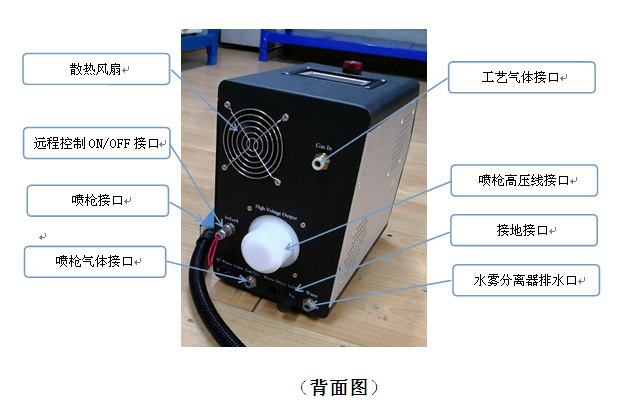

3）噴槍和主機的連接
a、噴頭高壓電纜的連接：將噴槍和主機連接的高壓電纜插頭插入噴槍功率線連接接頭上并旋緊。
b、噴頭地線的連接：將噴頭的黃綠雙色線固定在地線接線柱上，并接大地地線。
c、氣管的連接：將等離子噴頭的氣管按壓進主機上的工藝氣體進氣接口
上，氣源輸入壓力大于0.4mpa。
4.1.2全橋式數字電路等離子電源

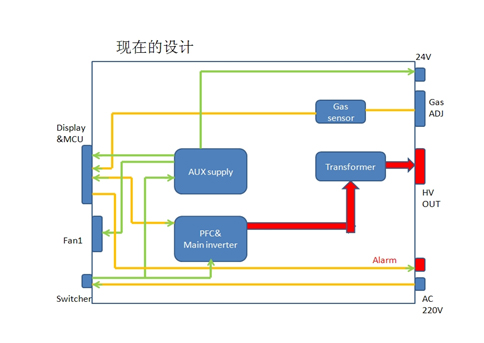

全橋式數字電路等離子電源在常壓下給電極施加電壓，產生低溫等離子體，見圖4等離子體電源框圖。利用低頻轉換技術形成低頻電壓加到電極板上，產生等離子體放電現象，放電后電路會(huì )自動調節電壓到適當值，保證電路正常穩定放電。
本系統專門設計了專用的全橋式數字電路等離子系統，電路的設計包含Display&MCU、AUX supply、PFC&Main inverter、Transformer、Gas sensor等模塊，內含有IGBT功能部件，設計零部件均采用進口部件，使用穩定簡約。
4.2．技術參數
輸入電壓：220V單相
電源頻率：25 kHz
輸出功率：有效功率300-600W（容量：800W）
控制電路：數字電路
功率因素 0.98
可通入氣體 空氣（Air）
備注：本裝置設計能承受最大輸出功率為800W，鑒于安全和技術上的考慮，限制實際使用功率為300-600W。
4.3 .設備操作
4.3.1.設備各部件連接要求
1）工藝氣體管路
工藝氣體管路，均需采用耐壓在0.8mpa以上PU管，管外徑為8mm。
2）遠程控制ON/OFF接口
遠程開關機，電源后面板Remote兩管腳接通電源輸出開，斷開輸出功率關，但電源輸出功率大小需由前面板設定。
4.3.2.設備操作流程
1）開機前準備
按照說明連接設備主電源，工藝氣體管路，互鎖，遠程控制，警報。設備開啟等離子前必須連接等離子噴槍。
2）等離子前準備
a、按下主電源開關，調節設定輸出功率。

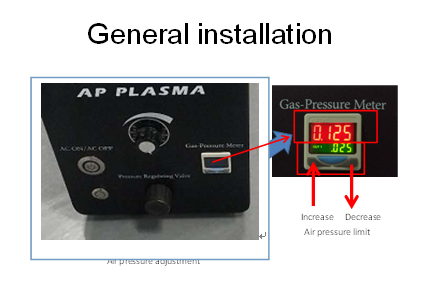

b、工藝氣體氣壓調節設置，壓力表上部進氣壓力需電源前面板底部氣壓調節手柄設置，設置時需手柄拔出，設置完成后需向下壓鎖緊。壓力表下部顯示是指壓力報警點設置值，其左右兩個按鍵增加與減小其壓力報警設定值。建議上部氣體實際壓力大于下部設定壓力值2倍以上。
3）進行等離子
各參數調整完成，并確認無異后，按下等離子啟動按鈕，如下圖為本地控制示意圖。如已接入遠程控制，請遠程O(píng)N.
注意：
禁止私自拆除、更換設備元件，如需要服務請與我們聯系！
6.售后服務
6.1 售后服務
A: 快速的交期，讓客戶能以快速使用。
B：一年保固期，終身維護。
C：機臺故障，收到通知后4-8小時內到達（華南，華東區）其他中國區內24-48小時內到達。
D：華南（深圳）及華東（蘇州）備有多臺等離子發生器，在24小時內不可修復可免費進行備件借用替換。
